Differenzi bejn Tapered Roller Bearings u Spherical Roller Bearings
Berings tar-rombli għax-xejn u berings tar-rombli sferiċi huma t-tnejn tipi importanti ta 'rolling bearings, li jvarjaw b'mod sinifikanti fid-disinn, il-funzjoni u x-xenarji ta' applikazzjoni tagħhom. Dawn li ġejjin huma d-differenzi ewlenin tagħhom:
1.Struttura tad-Disinn

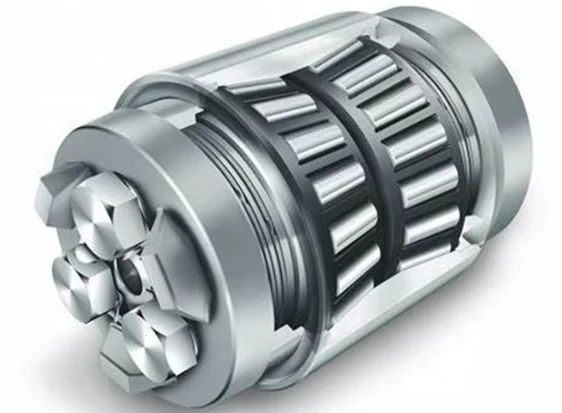

Berings tar-rombli għax-xejn:
---- Forma tar-romblu:Juża rombli f'forma ta' koni maqtugħa-(koni maqtugħin).
----Raceways: Kemm il-korsa taċ-ċirku ta 'ġewwa kif ukoll ta' barra huma għax-xejn, bil-quċċata tal-koni jikkonverġu f'punt fuq l-assi tal-bearing.
----Separabbiltà:Tipikament magħmul minn ċirku ta 'ġewwa, assemblaġġ ta' romblu u gaġġa (imsejjaħ "assemblaġġ ta 'ċirku ta' ġewwa"), u ċirku ta 'barra (imsejjaħ "ċirku ta' barra"), dawn il-bearings huma separabbli. Huwa meħtieġ aġġustament assjali preċiż (tagħbija minn qabel) taċ-ċrieki ta 'ġewwa u ta' barra waqt l-installazzjoni.
---- Angolu ta ' Kuntatt: Huwa meħtieġ angolu ta 'kuntatt fiss (l-angolu bejn il-linja tat-tagħbija u l-pjan radjali). Angolu ta 'kuntatt akbar iżid il-kapaċità tal-bearing li jiflaħ tagħbijiet assjali.
---- Kustilja:Iċ-ċirku ta 'ġewwa tipikament ikollu kustilji biex jiggwidaw ir-rombli.

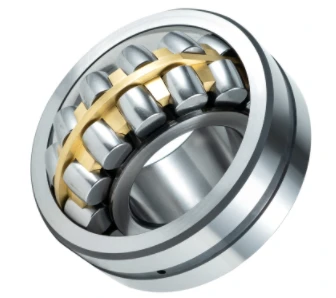

Berings tar-rombli sferiċi:
---- Forma tar-romblu:Juża rombli b'forma ta' barmil-simetriċi (rombli-forma ta' barmil). Raceway: Iċ-ċirku ta 'ġewwa għandu żewġ linji fissi, filwaqt li r-raceway taċ-ċirku ta' barra huwa sferiku.
----Separabbiltà:Tipikament jikkonsisti minn ċirku ta 'ġewwa, assemblaġġ ta' romblu u gaġġa, u ċirku ta 'barra. L-assemblaġġ taċ-ċirku ta 'ġewwa u ċ-ċirku ta' barra huma ġeneralment inseparabbli (ħlief f'xi berings kbar).
---- Karatteristiċi Ewlenin:Il-korsa sferika taċ-ċirku ta' barra hija karatteristika ewlenija, li tippermetti li l-bearing jallinja waħdu-.
---- Angolu ta' Kuntatt:Id-disinn jippermetti li r-rombli jaġġustaw l-angolu tagħhom fuq il-korsa sferika taċ-ċirku ta 'barra biex jakkomodaw allinjament ħażin.
2. Karatteristiċi Funzjonali ewlenin
Berings tar-rombli għax-xejn:
---- Vantaġġi ewlenin:Jistgħu fl-istess ħin jifilħu tagħbijiet radjali għoljin u tagħbijiet assjali unidirezzjonali (aktar ma jkun kbir l-angolu ta 'kuntatt, akbar tkun il-kapaċità tat-tagħbija assjali). Minħabba d-disinn tagħhom, għandhom ukoll kapaċità eċċellenti għal tagħbijiet assjali puri.
---- Limitazzjonijiet Ewlenin:Ma jistgħux jittolleraw allinjament ħażin angolari. Jekk ix-xaft ikun mgħawweġ relattiv għas-sedil tal-bearing jew ikun hemm allinjament ħażin angolari waqt l-installazzjoni, jista 'jseħħ konċentrazzjoni ta' stress, kuntatt tar-romblu, xedd anormali, sħana żejda u falliment prematur. Hija meħtieġa preċiżjoni għolja ta 'installazzjoni. Applikazzjoni: Tipikament meħtieġa li tkun installata f'pari (wiċċ-imb-wiċċ, dahar-għa-dahar, jew flimkien) biex iġorr tagħbijiet assjali bidirezzjonali jew jipprovdu appoġġ riġidu.
Berings tar-rombli sferiċi:
----Vantaġġ ewlieni:Kapaċi jġorr tagħbijiet radjali għoljin ħafna u tagħbijiet assjali bidirezzjonali moderati għal tqal.
---- Karatteristika Ewlenija:Kapaċità eċċellenti ta'-allinjament. Ir-raceway sferiku taċ-ċirku ta 'barra jippermetti li ċ-ċirku ta' ġewwa, ir-romblu u l-assemblaġġ tal-gaġġa jmejjel f'ċertu angolu relattiv għall-assi taċ-ċirku ta 'barra (tipikament 1.5 gradi sa 3 gradi). Dan jikkumpensa għal allinjament ħażin angolari ikkawżat minn liwi tax-xaft, żbalji ta 'installazzjoni, u deformazzjoni tas-sedil.
----Vantaġġ Ewlenin:Tolleranza għolja għal żbalji ta 'installazzjoni u deflessjoni tax-xaft, tnaqqas b'mod sinifikanti r-riskju ta' falliment minħabba allinjament ħażin u tissimplifika l-installazzjoni.
3.Xenarji ta' applikazzjoni
Berings tar-rombli għax-xejn:
Applikazzjonijiet li jeħtieġu kapaċità ta 'tagħbija radjali u assjali għolja bi preċiżjoni ta' allinjament garantita.
Eżempji ta 'applikazzjoni: Roti tal-karozzi (użati f'pari), xaftijiet ta' input/output tal-gearbox, differenzjali, magħżel tal-għodod tal-magni (rekwiżiti ta '-preċiżjoni għolja), għenuq tar-rolling mill (spiss użati f'pari), pompi, kompressuri, tagħmir tal-kostruzzjoni, eċċ.
Berings tar-rombli sferiċi:
Applikazzjonijiet li jeħtieġu tagħbijiet radjali estremament tqal u tagħbijiet assjali moderati.
Applikazzjonijiet fejn il-liwi tax-xaft, id-deformazzjoni tal-bażi jew l-eżattezza għolja ta 'allinjament huwa diffiċli biex tinżamm huma preżenti.

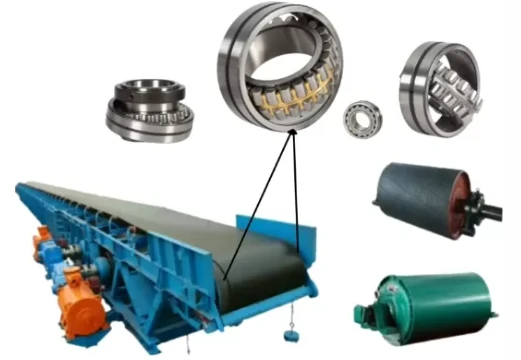

Eżempji ta 'applikazzjoni: Skrins li jivvibraw, fannijiet kbar, makkinarju għall-produzzjoni tal-karta, rombli tal-conveyor, appoġġi tax-xaft tas-sewqan fit-tul, makkinarju agrikolu, makkinarju tal-minjieri, ċerti tipi ta' gearboxes, u tagħmir ieħor soġġett għal kundizzjonijiet operattivi ħarxa jew allinjament diffiċli.
4. Differenzi oħra
---- Kapaċità tal-veloċità:Berings tar-rombli għax-xejn ġeneralment jiksbu veloċitajiet ta 'limitazzjoni ogħla minn berings tar-rombli sferiċi.
---- Frizzjoni u Żieda fit-Temperatura:Il-berings tar-rombli għax-xejn għandhom frizzjoni relattivament baxxa meta jkunu allinjati b'mod preċiż. Il-berings tar-rombli sferiċi jistgħu jesperjenzaw frizzjoni kemmxejn ogħla u żieda fit-temperatura minħabba l-kuntatt mgħawweġ bejn ir-rombli u xi jiżżerżqu intern (speċjalment meta allinjat ħażin).
----Spiża u Kumplessità:Il-berings tar-rombli għax-xejn jistgħu jkunu kemmxejn inqas għaljin, iżda l-installazzjoni mqabbda tagħhom u r-rekwiżiti ta 'preċiżjoni għolja jżidu l-kumplessità u l-ispiża tas-sistema. Il-berings tar-rombli sferiċi huma ġeneralment aktar għaljin għal kull sett, iżda l-proprjetajiet tagħhom li jallinjaw lilhom infushom-jissimplifikaw l-installazzjoni u l-allinjament, u jnaqqsu r-riskju tal-ispiża tas-sistema.
---- Ebusija:Berings tar-rombli għax-xejn imqabbda minn qabel mgħobbija sew jipprovdu riġidità għolja tas-sistema. Il-berings tar-rombli sferiċi għandhom riġidità relattivament baxxa.
Tabella ta' Tqabbil Sommarju
|
Karatteristiku |
Berings tar-rombli għax-xejn |
Berings tar-rombli sferiċi |
|
Forma tar-romblu |
Kon maqtugħ (konu maqtugħ) |
Tanbur (forma ta'-barmil) |
|
Raceway taċ-ċirku ta 'barra |
Kon |
Sferika |
|
Karatteristiċi Ewlenin |
Tagħbija radjali għolja + kapaċità ta 'tagħbija axjali unidirezzjonali għolja |
Tagħbija radjali għolja ħafna + kapaċità ta 'tagħbija assjali bidirezzjonali medja + kapaċità ta' allinjament awto- |
|
Tolleranza ta' allinjament ħażin |
Baxxa ħafna (ma tistax tittollera allinjament ħażin angolari) |
Għoli ħafna (tipikament 1.5 grad - 3 devjazzjoni grad permessa) |
|
Rekwiżiti ta' Installazzjoni |
Jeħtieġ allinjament ta'-preċiżjoni għolja, ġeneralment jeħtieġ li jintuża f'pari u preload aġġustat b'mod preċiż |
Rekwiżiti baxxi għall-allinjament tal-installazzjoni u jistgħu awtomatikament jikkumpensaw għal allinjament ħażin |
|
Separabbiltà |
Normalment separabbli (assemblaġġ taċ-ċirku ta 'ġewwa + ċirku ta' barra) |
Normalment inseparabbli |
|
Applikazzjonijiet Tipiċi |
Roti tal-karozzi, gearboxes, magħżel tal-għodod tal-magni (għal applikazzjonijiet ta’ preċiżjoni għolja) |
Tagħmir li jivvibra, xaftijiet twal, fannijiet, conveyors, makkinarju li jagħmel il-karta (fejn l-allinjament huwa diffiċli jew il-kundizzjonijiet tax-xogħol huma ħorox) |
|
Kapaċità tal-veloċità |
Normalment ogħla |
Normalment ftit aktar baxxi |
|
Konsiderazzjonijiet tal-ispejjeż |
Il-bearing innifsu jista 'jiswa ftit inqas, iżda l-ispiża tal-installazzjoni/sistema tista' tkun għolja |
Il-bearing innifsu jiswa aktar, iżda l-ispejjeż tal-installazzjoni/sistema jistgħu jkunu aktar baxxi |
5.Prinċipji ta' Għażla
Agħżel berings tar-rombli għax-xejn meta:Għandek bżonn kapaċità ta 'tagħbija radjali u assjali estremament għolja, l-ambjent operattiv jippermetti preċiżjoni tajba ta' allinjament, u rekwiżiti ta 'veloċità għolja huma possibbli. Kun ippreparat għal installazzjoni preċiża u aġġustament ta 'preload (ġeneralment installat f'pari).
Agħżel berings tar-rombli sferiċi meta:Għandek bżonn tappoġġja tagħbijiet radjali estremament tqal (possibbilment akkumpanjati minn tagħbijiet assjali moderati) u tantiċipa l-liwi tax-xaft, id-deformazzjoni tas-sedil, jew diffikultajiet ta 'installazzjoni li jeħtieġu allinjament perfett. Il-kapaċità ta' allinjament tagħhom infushom-hija vantaġġ ewlieni, li ttejjeb b'mod sinifikanti l-affidabbiltà f'kundizzjonijiet ta' tħaddim ħorox u tissimplifika l-installazzjoni.
Fil-qosor, berings tar-rombli għax-xejn joffru kapaċità ta 'tagħbija għolja, preċiżjoni għolja, u tolleranza baxxa ta' allinjament ħażin; berings tar-rombli sferiċi joffru kapaċità ta 'tagħbija radjali għolja ħafna, tolleranza ta' allinjament ħażin, u installazzjoni simplifikata.
