Mill-polz ħeġġa ta' robots kirurġiċi minimament invażivi għar-rotazzjoni siekta tal-ġogi tal-ġenbejn artifiċjali, berings ta' livell millimetriku-qegħdin imexxu b'mod kwiet rivoluzzjoni fit-teknoloġija medika bil-preċiżjoni u l-affidabbiltà tal-għaġeb tagħhom.
Fil-mediċina moderna, il-bearings, għalkemm żgħar, iġorru l-piż tal-ħajja. Dawn il-komponenti ta 'preċiżjoni mhux biss jappoġġaw fiżikament it-tħaddim tat-tagħmir iżda jservu wkoll bħala t-teknoloġija ewlenija li tegħleb sfidi tekniċi multipli, inklużi l-bijokompatibilità, tħaddim asettiku u kontroll ta' preċiżjoni.
Meta l-armi tar-robot kirurġiċi jissuturaw il-vini tad-demm bi preċiżjoni ta '0.1-grad, meta t-tagħmir MRI jdur mingħajr interferenza f'kampi manjetiċi qawwija, u meta nanorobots iwasslu mediċini mmirati fid-demm-dawn kollha huma sostnuti skiet minn teknoloġija speċjalizzata tal-bearing mediku. L-informazzjoni li ġejja tagħtik fehim tal-karatteristiċi tal-bearings u l-mudelli tipiċi użati f'applikazzjonijiet differenti ta' tagħmir mediku:
1. -Għan ġenerali Ball Bearings Mediċi tal-Kanal Fond (Protezzjoni Bażika Issiġillata)
Dan it-tip ta 'bearing għandu primarjament siġilli tal-gomma b'żewġ{0}}naħat (2RS), li jiżguraw kemm protezzjoni tal-fluwidu kif ukoll frizzjoni baxxa.
6800-2RS
Dimensjonijiet: 10 mm × 19 mm × 5 mm
Karatteristiċi: Disinn ta '-grad mediku, azzar li ma jissaddadx (AISI 304/440C), b'siġilli ta' kuntatt biex jipprevjenu tbajja tad-demm u intrużjoni ta 'diżinfettant waqt il-kirurġija.
Applikazzjonijiet: Xaftijiet li jduru għal strumenti kirurġiċi, mekkaniżmi ta 'aġġustament għal siġġijiet elettriċi mediċi.
694-2RS
Dimensjonijiet: 4 mm × 11 mm × 4 mm
Karatteristiċi: Disinn minjatura joqgħod spazji kompatti. Magħmula minn azzar GCr15 b'wiċċ chrome-plated jew l-istainless steel kollu, b'veloċità massima ta '40,000 rpm, tissodisfa r-rekwiżiti tas-sewqan ta' drills dentali u endoskopji.
Applikazzjonijiet: Magħżel tal-mutur għal għodod kirurġiċi li jinżammu fl-idejn, ġonot għal strumenti kirurġiċi minimament invażivi.
627-2RS
Dimensjonijiet: 7 mm × 22 mm × 7 mm
Karatteristiċi: Preċiżjoni ta' grad EMQ-(speċifiku tal-mutur-), klassifikazzjoni ta' kwiet Z3, siġilli rinfurzati PTFE-, klassifikazzjoni ta' reżistenza għat-trab u l-ilma IP54.
Applikazzjonijiet: Moduli tat-trażmissjoni tal-enerġija għal srieraq tal-għadam elettriċi u unitajiet elettrokirurġiċi ta' frekwenza għolja-.

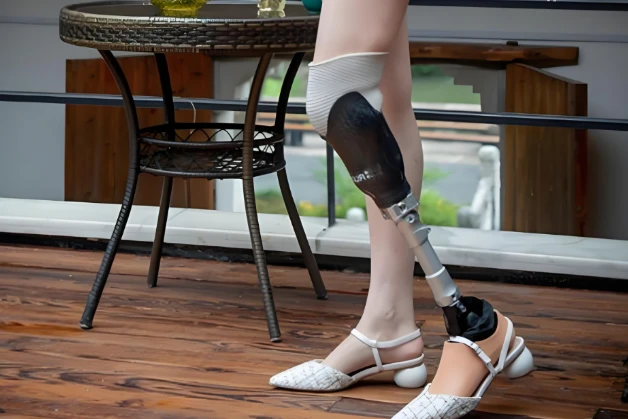

2.Applikazzjonijiet tal-Bearings fi Proteżi u Exoskeletons
Ball Bearings tal-Kanal Fond Minjatura (għall-ġonot tas-swaba'/l-idejn)
694-2RS
Dimensjonijiet: 4 mm (dijametru ta 'ġewwa) × 11 mm (dijametru ta' barra) × 4 mm (ħxuna)
Karatteristiċi: Siġilli tal-gomma b'żewġ naħat-(2RS) jipproteġu kontra t-trab u l-fluwidi tal-ġisem; disinn siekta, koeffiċjent ta 'frizzjoni baxx; Magħmul minn azzar li jġorr (GCr15) jew azzar li ma jissaddadx (304/440), b'passivazzjoni tal-wiċċ għal reżistenza mtejba għall-korrużjoni.
Applikazzjonijiet: Ċappetti tas-swaba 'prostetiċi, ġonot rotanti minjatura.
696-ZZ/2RS
Dimensjonijiet: 6 mm × 15 mm × 5 mm
Karatteristiċi: Tappijiet tat-trab tal-metall b'żewġ -naħat mhux obbligatorji (ZZ) jew siġilli tal-gomma (2RS); Veloċità massima 32,000 rpm (lubrikazzjoni bil-grass), tagħbija dinamika 1.35 kN; Verżjonijiet tal-istainless steel (bħal 440) huma adattati għal riġlejn prostetiċi esposti għall-għaraq.
Applikazzjonijiet: Mekkaniżmi ta 'rotazzjoni tal-polz, komponenti ta' trasmissjoni prostetika ħfief.

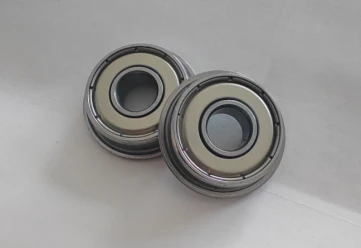

F688-2RS
Dimensjonijiet: 8 mm × 18 mm × 1 mm (bil-ħanek)
Karatteristiċi: Id-disinn tal-ħanek jiffaċilita l-iffissar axjali u jnaqqas l-ispazju ta 'installazzjoni; siġilli b'żewġ-naħat jipprevjenu t-tnixxija tal-grass, li jagħmilha adattata għal ġonot b'movimenti frekwenti.
Applikazzjonijiet: Xaftijiet prostetiċi kompatti u ġonot angolu aġġustabbli.
3.Applikazzjonijiet tal-Bearings fil-Ventilaturi
Meta l-funzjoni intrinsika tal-pulmun tonqos, il-ventilaturi jżommu lill-pazjenti ħajjin. Il-bearings tagħna għandhom rwol essenzjali f'dan ir-rigward. Deep groove ball bearings jintużaw primarjament f'partijiet li jiċċaqilqu tal-qalba bħal sistemi ta 'sewqan bil-mutur, turbofans, u mekkaniżmi ta' kontroll tal-valv. Għandhom jissodisfaw rekwiżiti stretti għal kompatibilità ta' ambjent sterili, ħsejjes baxxi, tħaddim mingħajr manutenzjoni-, u stabbiltà ta'-veloċità għolja.
It-turbofans fil-ventilaturi jeħtieġu veloċitajiet estremament għoljin (tipikament 20,000–50,000 rpm) biex iżommu fluss ta 'arja stabbli. Għalhekk, il-bearings għandhom ikunu kompatti,-frizzjoni baxxa, u -issikkati.
618/8-2RS
Dimensjonijiet: 8 mm (dijametru ta 'ġewwa) × 16 mm (dijametru ta' barra) × 4 mm (ħxuna)
Karatteristiċi: Siġilli tal-gomma b'żewġ naħat-(2RS) jipprovdu protezzjoni kontra fluwidi tal-ġisem u diżinfettanti; lubrikazzjoni bil-grass, veloċitajiet operattivi sa 42,000 rpm, u tagħbijiet dinamiċi sa 1.60 kN; azzar li ma jissaddadx (AISI 304/440C) iċċertifikat għall-bijokompatibilità skont ISO 10993. Applikazzjonijiet: Xaft prinċipali tal-fann turbocharger, appoġġ tar-rotor tal-mutur mikro DC.
694-2RS
Dimensjonijiet: 4 mm × 11 mm × 4 mm
Karatteristiċi: Veloċità massima 40,000 rpm, livell ta 'kwiet Z3; blalen taċ-ċeramika mhux obbligatorji (nitrur tas-silikonju) inaqqsu l-frizzjoni b'40%, inaqqsu s-sħana tal-mutur.
Applikazzjonijiet: Micromotor drive shaft għal valvoli ta 'kontroll tal-fluss tal-ossiġnu.
D/WR1-5-2Z (Ultra-Mikro)
Dimensjonijiet: 2.38 mm × 7.938 mm × 3.571 mm
Karatteristiċi: Qoxra bimetallika tat-trab (ZZ), lubrikazzjoni taż-żejt, veloċità 160,000 rpm; Il-kisi DLC fuq l-azzar GCr15 iżid il-ħajja tal-ilbies bi tliet darbiet.
Applikazzjonijiet: Komponenti li jduru ta 'preċiżjoni f'mekkaniżmi ta' feedback tas-sensorju.
4.Applikazzjonijiet tal-Bearing fit-Teknoloġija Dentali
Fil-qasam tas-snien, il-ball bearings tal-kanal tal-fond jintużaw primarjament f'handpieces ta' drill dentali b'veloċità għolja-, sistemi ta' drive għal unitajiet ta' trattament dentali, u tagħmir tal-immaġini dentali. Għandhom jissodisfaw rekwiżiti stretti bħal veloċità ultra-għolja, kompatibilità ma 'ambjenti sterili, storbju baxx, u ħajja twila.
Serje SR144 (Mudell ta' -Veloċità Għolja)
Dimensjonijiet: 3.175 × 6.35 × 2.38 mm (Interfaċċa standard tal-industrija-, kompatibbli mal-handpieces dentali mainstream)
Veloċità: 350,000–450,000 rpm (imkejla f'250 kPa)
Storbju: Inqas minn jew ugwali għal 65–70 dB (struttura elastika tal-ġarr + disinn tat-tnaqqis tal-ħsejjes tal-ballun taċ-ċeramika)
Materjal: Ċrieki: azzar li ma jissaddadx 440C (trattat bis-sħana bil-vakwu-, ebusija HRC 60+)
Elementi tal-irrumblar: blalen taċ-ċeramika tan-nitrur tas-silikon Si₃N₄ (ebusija 2000 HV, deformazzjoni ċentrifugali biss 40% tal-blalen tal-azzar)
Gaġġa: Polyimide TORLON (lubrikanti waħedha, reżistenti għas-sħana- għal 260 grad)
Lifespan: Clinically proven >6 xhur (telf tat-torque<8% after 200 autoclave cycles)
Serje SMR (Ultra-Mikro Adattivi)
Mudelli rappreżentattivi: SMR74ZZ, SMR84ZZ, SMR105ZZ
Firxa tad-daqs: ID 1–5 mm (eż., SMR74ZZ: 1.5 × 4 × 1.6 mm)
Veloċità: 300,000–400,000 rpm (għal applikazzjonijiet ta 'preċiżjoni bħal trattament tal-kanal ta' l-għeruq)
Karatteristiċi: Disinn tal-flanġ integrat inaqqas il-vibrazzjoni axjali, il-livell tal-ħoss Inqas minn jew ugwali għal 68 dB.
Iktar ma titgħallem dwar il-bearings, aktar tirrealizza l-ubikwità tagħhom. Fis-soċjetà moderna, dawn saru integrali għall-ħajja tagħna ta 'kuljum. Bħala manifattur tal-bearings professjonali fiċ-Ċina, aħna konsistentement nipprovdu lill-klijenti soluzzjonijiet speċjalizzati tal-bearings. Aħna nilqgħu l-mistoqsijiet u d-diskussjonijiet tiegħek.
