Astratt
It-tagħbija minn qabel hija teknoloġija ewlenija fl-applikazzjonijiet tal-berings, partikolarment għal ball bearings tal-kanal tal-fond. Preload xieraq jista 'jtejjeb b'mod sinifikanti l-ebusija tal-bearing, l-eżattezza rotazzjonali, u l-ħajja tas-servizz, filwaqt li jrażżan ukoll il-vibrazzjoni u l-istorbju. Dan l-artikolu jispjega b'mod sistematiku l-kunċetti bażiċi, il-funzjonijiet ewlenin, il-metodi ta 'applikazzjoni, il-prinċipji ta' stima u l-kunsiderazzjonijiet prattiċi għall-preload tal-bolbering tal-kanal tal-fond.
ⅠX'inhu Preload?
It-tagħbija minn qabel tirreferi għall-applikazzjoni ta 'tagħbija inizjali kostanti, fid-direzzjoni opposta tat-tagħbija ratata, għall-bearing waqt l-installazzjoni. Din it-tagħbija toħloq stat ikkompressat bejn l-elementi tal-irrumblar tal-bearing (blalen tal-azzar) u r-raceways taċ-ċirku ta 'ġewwa u ta' barra anke meta ma tiġi applikata l-ebda tagħbija esterna, telimina kwalunkwe clearance inizjali fi ħdan il-bearing u anke toħloq ċertu ammont ta 'spazju negattiv (jiġifieri, stat ta' preload).
Fi kliem sempliċi, it-tagħbija minn qabel tapplika pressjoni interna fuq il-bearing qabel ma jibda jaħdem, u tgħaqqadha minn qabel.
ⅡIl-Funzjonijiet Ewlenin tal-Preload
L-applikazzjoni tat-tagħbija minn qabel xierqa għal ball bearings tal-kanal tal-fond tipprovdi l-benefiċċji li ġejjin:
1. Ebusija assjali u radjali mtejba:It-tagħbija minn qabel tikkawża deformazzjoni elastika fil-punt ta 'kuntatt bejn il-blalen u r-raceways. Meta tiġi applikata tagħbija esterna, il-bearing għandu jegħleb din id-deformazzjoni inizjali qabel ma jkun jista 'jseħħ aktar moviment, li jirriżulta f'reżistenza ogħla għad-deformazzjoni (jiġifieri, ebusija). Dan huwa kruċjali għal applikazzjonijiet li jeħtieġu ebusija għolja, bħal magħżel ta 'għodod tal-magni ta' preċiżjoni u gearboxes.
2. Eżattezza rotazzjonali mtejba:It-tagħbija minn qabel telimina t-tneħħija tal-bearing intern, effettivament trażżan il-logħob radjali u assjali fix-xafting u tnaqqas ir-runout tal-magħżel, u b'hekk tiżgura preċiżjoni rotazzjonali ogħla.
3. Vibrazzjoni u storbju mrażżna:Minħabba li t-tneħħija hija eliminata, il-blalen ma jaħbtux waqt it-tħaddim, inaqqsu l-vibrazzjoni u l-istorbju u jiżguraw tħaddim aktar bla xkiel.
4. Ħajja ta 'għeja estiża (taħt ċerti kundizzjonijiet):Taħt tagħbijiet ħfief jew tagħbijiet b'direzzjonijiet li jvarjaw, preload xieraq jista 'jqassam it-tagħbija b'mod aktar uniformi fuq numru akbar ta' blalen, tevita stress eċċessiv lokalizzat u potenzjalment testendi l-ħajja tal-għeja tal-bearing. Madankollu, kun konxju li preload eċċessiv jista 'jqassar b'mod sinifikanti l-ħajja tal-bearing.
Ⅲ. Preload Metodi ta' Applikazzjoni
Ibbażat fuq jekk il-preload jistax jiġi aġġustat wara l-applikazzjoni, jista 'jiġi kategorizzat bħala preload ta'-pożizzjoni fissa jew preload ta'-pressjoni fissa. Deep groove ball bearings tipikament jużaw preload ta' pożizzjoni fissa-.
1. -Pożizzjoni fissa Preload
Il-pożizzjoni axjali relattiva taċ-ċrieki ta 'ġewwa u ta' barra tal-bearing hija mwaħħla mekkanikament biex tinkiseb preload fiss. L-ammont tat-tagħbija minn qabel huwa ddeterminat waqt l-installazzjoni u ma jistax jinbidel. Metodi komuni jinkludu:
①Bl-użu ta' skorfina:L-iskorfina tagħfas iċ-ċirku ta 'ġewwa tal-bearing kontra l-ispalla tax-xaft jew spacer.
②L-użu ta' spacers minn qabel l-art:Bejn iċ-ċrieki ta' ġewwa jew ta' barra ta' żewġ berings jitqiegħed spacer ta' preċiżjoni-art ta' tul ikkalkulat b'mod preċiż. Meta ssikkat b'tapp tat-tarf jew skorfina, it-tul tal-ispazjar jiddetermina l-ammont ta 'preload. Dan huwa l-aktar metodu komuni u affidabbli.
③L-aġġustament tal-għatu tat-tarf:Iċ-ċirku ta 'barra tal-bearing huwa ssikkat billi tiġi aġġustata l-pożizzjoni tal-għatu tat-tarf tad-djar tal-bearing.

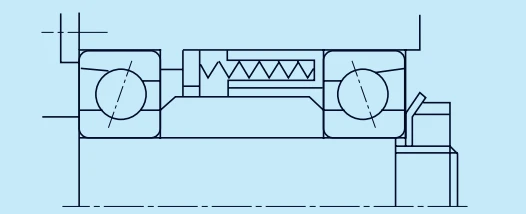

2. Pressjoni Kostanti Preload
Dan il-metodu juża elementi elastiċi bħal molol (molol tad-diska, molol coil) biex japplika preload kostanti għall-bearing. Il-vantaġġ tiegħu huwa li l-preload jibqa 'stabbli minkejja żieda fit-temperatura jew xedd. Dan il-metodu huwa relattivament mhux komuni bil-ball bearings tal-kanal tal-fond u huwa aktar komuni ma 'ball bearings ta' kuntatt angolari.
Ⅳ Stima ta' Preload u Fatturi ta' Influwenza
It-tagħbija minn qabel mhix valur ikkalkulat b'mod preċiż; pjuttost, huwa parametru ta' inġinerija li jeħtieġ kompromess komprensiv-u stima bbażata fuq kundizzjonijiet u għanijiet operattivi (ebusija, preċiżjoni, u ħajja).
Bħala regola ġenerali, it-tagħbija minn qabel hija tipikament 20% sa 30% tat-tagħbija massima tax-xogħol mistennija. Għal applikazzjonijiet ta'-veloċità għolja, it-tagħbija minn qabel għandha tkun aktar baxxa biex titnaqqas il-ġenerazzjoni tas-sħana; għal applikazzjonijiet li jeħtieġu ebusija għolja, it-tagħbija minn qabel tista 'tiżdied b'mod xieraq.
Relazzjoni bejn l-Ammont ta 'Preload u l-Forza ta' Preload: Wara li tiġi applikata l-preload, hemm relazzjoni mhux lineari bejn l-ispostament axjali fi ħdan il-bearing (jiġifieri, preload δ) u l-forza ta 'preload li tirriżulta (F₀), li ssegwi t-teorija tal-kuntatt Hertzian. Ġeneralment, preload huwa proporzjonali għall-qawwa 3/2 tal-preload (F₀ ∝ δ^(3/2)). Dan ifisser li żieda żgħira fil-preload tista 'tirriżulta f'żieda sinifikanti fil-preload.
Fatturi Ewlenin li Jinfluwenzaw:
Tolleranzi tajbin:It-twaħħil tal-interferenza bejn il-bearing, ix-xaft u l-akkomodazzjoni se jnaqqas parzjalment it-tneħħija oriġinali tal-bearing, billi tapplika b'mod effettiv il-preload indirettament.
Effetti tat-temperatura:Waqt it-tħaddim tas-sistema, jista 'jkun hemm differenza fit-temperatura bejn iċ-ċrieki ta' ġewwa u ta 'barra tal-bearing, li tirriżulta f'rati ta' espansjoni termali differenti, li jistgħu jibdlu l-preload issettjat minn qabel. Tipikament, it-temperatura taċ-ċirku ta 'ġewwa hija ogħla miċ-ċirku ta' barra, li tirriżulta f'żieda fil-preload, li għandha titqies waqt id-disinn.
Żbalji tal-Makkinar:Żbalji ta 'perpendikularità u paralleliżmu fl-ispalla tax-xaft u l-uċuħ tat-tarf tal-ispazjar jistgħu jwasslu għal preload irregolari u saħansitra jikkawżaw mumenti ta' liwi addizzjonali.
ⅤPerikli ta' Preload mhux xieraq
Preload insuffiċjenti: Nuqqas li telimina b'mod effettiv it-tneħħija twassal għal ebusija baxxa, preċiżjoni fqira, u vibrazzjoni u storbju għolja.
Preload eċċessiv: Din hija sitwazzjoni aktar komuni u perikoluża, li tirriżulta fi:
Żieda severa fit-temperatura: Żieda fil-frizzjoni u ġenerazzjoni sinifikanti tas-sħana. Nuqqas ta 'lubrikazzjoni: Temperaturi għoljin jikkawżaw degradazzjoni tal-prestazzjoni tal-lubrikant/grass jew karbonizzazzjoni.
Il-ħajja ta 'għeja tonqos b'mod drammatiku: Stress ta' kuntatt eċċessiv iwassal għal tqattigħ prematur.
Żieda fil-konsum tal-enerġija: Żieda fit-torque.
Ⅵ. Konklużjonijiet u Rakkomandazzjonijiet
It-tagħbija minn qabel hija xabla b'żewġ-xifer. L-applikazzjoni tat-tagħbija minn qabel għal ball bearings tal-kanal tal-fond hija mezz effettiv biex tittejjeb il-prestazzjoni tat-tagħmir, iżda l-applikazzjoni tagħha għandha tkun xjentifika u kawta.
Għanijiet ċari: L-ewwel, iċċara jekk it-tagħbija minn qabel hijiex maħsuba biex ittejjeb l-ebusija, il-preċiżjoni, jew irażżan il-vibrazzjoni.
Moderazzjoni:Filwaqt li tissodisfa r-rekwiżiti tal-prestazzjoni, uża l-iżgħar preload possibbli. "Aħjar tagħbija baxxa milli tagħbija żejda" huwa prinċipju ewlieni tad-disinn.
Konsiderazzjoni Komprensiva:Il-fatturi kollha li jinfluwenzaw, inkluż it-twaħħil, iż-żieda fit-temperatura, u l-eżattezza tal-magni, għandhom jiġu kkunsidrati b'mod komprensiv waqt id-disinn.
Jippreferu Spacers:Għal berings kritiċi użati f'pari, l-użu ta' pre-spacers tal-art għall-ippożizzjonar u t-tagħbija minn qabel huwa rakkomandat ħafna. Dan huwa l-aktar metodu affidabbli għall-kontroll tat-tagħbija minn qabel.
Verifika Prattika:Il-valur tal-preload ottimali ħafna drabi jeħtieġ verifika ripetuta u aġġustament permezz ta 'esperimenti (bħal ttestjar ta' żieda fit-temperatura, vibrazzjoni u ebusija). Għall-biċċa l-kbira tal-applikazzjonijiet ġenerali, il-ball bearings tal-kanal tal-fond standard jistgħu joperaw bi spazju minimu (C0, CN). It-teknoloġija tat-tagħbija minn qabel tintuża primarjament f'makkinarju ta 'preċiżjoni u tagħmir industrijali b'rekwiżiti ta' prestazzjoni speċjali.
